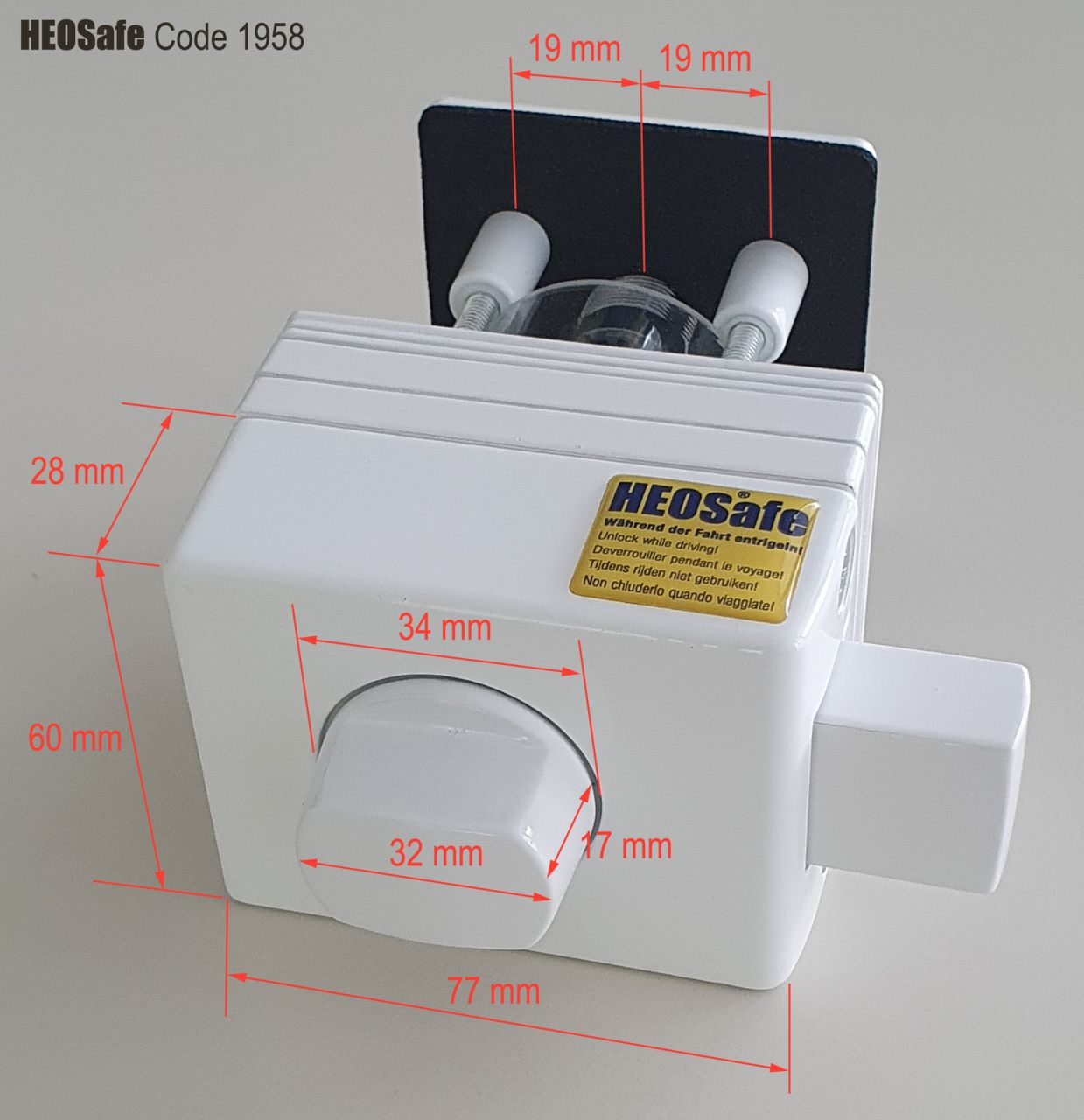

Heosafe® 1958
La serrure est insérable pour les portières de bâtiment, les volets et les portes de garage.
En outre la serrure 1958 vous donne une protection supplémentaire pour les portes et les volets des voitures buffet de et de vente.
Jusqu’au 5 serrures, fermant avec la même clé.
MODE D’EMPLOI
• Le verrou à pêne s’accroche derrière l’encadrement de porte.
• Montage facile: visez les deux pièces ensemble (la boîte extérieure et intérieure). Un renforçage additionnel n’est plus nécessaire pour que la serrure ait fixée sûr et certain.
• Les plaques de distance, calibre 2 mm et 8 mm (3 x 2 mm et 2 x 8 mm pour un ajustement variable entre 2 mm et 22 mm) sont dans le contenu de livraison. La distance entre l’ouvrant et l’encadrement est ajustée par les plaques pour que l’espace entre le verrou et l’encadrement intérieur de porte soit toujours 2 mm.
• Les serrures sont insérables pour les portes avec une épaisseur entre 20 et 90 mm (utilisez des vis avec une longueur appropriée).
• Solide mais léger à cause de la fonte d’aluminium sous pression.
• Cylindre spécial de sécurité avec capuchon de protection, clé réversible robuste.
• La solution HEOSystem : toutes les serrures de sécurité sont équipées avec des cylindres qui se ferment avec la même clé.
• Fermez la portière. Positionnez la boîte intérieure à la hauteur voulue sur le bord de la portière (image 1) Faites attention : la distance entre l’encadrement de la portière et le joint de caoutchouc doit être env. 3 mm.
Contrôlez l’ouverture et la fermeture et positionnez éventuellement la boîte intérieure de nouveau. Marquez avec un crayon la position au-dessus et au-dessous de la boîte. • Démontez la boîte intérieure (vis M5 x 70 mm) et tenez la plaque d’assemblage entre le marquage. Marquez les cinq trous percés au foret (4 pour les vis, 1 pour la goupille d’entraînement) (image 2).
• En utilisant une mèche de la perceuse de 6 mm, percez précisément les avant-trous et les perçages traversant. Vérifiez de nouveau en employant le joint de la boîte sur l’extérieur de la portière(image 4, 5 et 6).
• En utilisant une mèche de la perceuse de 12 mm, percez de nouveau dans les trous pour les vis à l’extérieur de la portière. Ne faites pas un perçage traversant, seulement percez maximum 20 mm. Vous obtenez une stabilité renforcée pour la serrure complète.
• Pour la goupille d’entraînement vous employez une mèche de 20 mm et faites le perçage traversant.
• Construisez avec les plaques de distance et la boîte intérieure un tel système qu’entre l’encadrement et le pêne dans la position ouvert reste une distance de 2 mm (quand la portière est fermée) (image 8).
• Mettez la boîte extérieure dans la portière (image 9).
• Vissez la plaque d’assemblage et la / les plaque(s) de distance pour que la serrure ait fixé.
• Montez la goupille d’entraînement dans la plaque d’assemblage. Marquez la partie superflue et coupez-la avec une scie à métaux. Faites attention ! La goupille d’entraînement à la côté de la plaque d’assemblage doit former une surface plane avec les petites goupilles de guidage (image 10, 11 et 12).
• Serrez bien les vis. N’utilisez pas une visseuse électrique ! (image 13)
CONSEIL DE MONTAGE IMPORTANT
Pour changer la direction de l’ouverture, enlevez – quand vous avez démonté la boîte intérieure – le pêne, tourner le par 180° et mettez le pêne de nouveau dans la boîte. La direction de l’ouverture est maintenant à gauche (image 14)
Pour tous renseignements supplémentaires nous restons á votre entière disposition : info@heosolution.de
